UN ANTENISTA EN EL TEJADO

La ISS como digipeater de APRS

Los que ya me vais conociendo ya sabéis que me encanta todo lo que rodea a la radio y el espacio. Esta semana se puso en marcha de nuevo en la estación espacial internacional un repetidor de paquetes APRS.

Pero, ¿Qué es el APRS?

El APRS es un protocolo de transmisión de paquetes AX25 vía radio. En España la frecuencia de transmisión es 144.800 Mhz a una velocidad de 1200 bps y modulación AFSK. Se pueden enviar datos de posición GPS, estado de una estación meteorológica, o repetidores de radioaficionados.

En la web aprs.fi podemos ver en tiempo real los paquetes APRS que se transmiten. Estos son recibidos por los Igates locales, que no son más que receptores conectados a internet.

Qué función hace un digipeater APRS

Los digipeater reciben los paquetes APRS y los vuelven a enviar como si fuera un repetidor de voz. Esto amplía la cobertura pudiendo llegar mucho más lejos.

Que necesitas para transmitir paquetes APRS a la ISS

Lo más importante es disponer de un indicativo de radioaficionado en vigor. Os recuerdo que el espectro radioeléctrico es finito y debemos de cuidarlo. No se debe transmitir en frecuencias donde no disponemos de permiso.

Primero necesitamos saber en qué momento pasará la ISS por nuestras coordenadas y la trayectoria. Podéis consultarlo en internet, aunque lo más cómodo es llevar instalado en nuestro smartphone alguna app como SatSat o ISS Detector para poder consultarlo cómodamente fuera de casa.

Entre los equipos necesarios, vamos a necesitar un equipo que tenga APRS incorporado o un pc conectado a nuestra emisora para recibir y transmitir los paquetes. También necesitaremos una antena direccional para apuntar directamente a la ISS. Tenéis en este mismo blog la construcción de una antena yagi para VHF, perfecta para transmitir APRS a la estación espacial internacional.

Enviando nuestros paquetes APRS

Configuraremos el path o la dirección de los paquetes con el texto “APRSAT” y “WIDE2 – 1”. El primer texto avisa al digipeater que el paquete va dirigido al repetidor y el segundo son los saltos máximos que dará el paquete entre repetidores.

Una vez estemos sobre el terreno y preparados, apuntaremos la antena a la zona donde calculamos que aparecerá la ISS y esperaremos a recibir los primeros paquetes de los demás operadores.

En cuanto recibamos señal, probaremos a enviar nuestro paquete y esperaremos a recibirlo repetido desde el digipeater. Intentaremos no saturar el repetidor para poder dar oportunidad a otros radioaficionados a entrar en él.

¡Conseguido! Nuestro paquete repetido por el digipeater

Bonus track, SSTV desde la ISS

Durante el año se suelen realizar eventos de transmisión de SSTV Slow Scan TV o televisión de barrido lento desde la estación espacial internacional.

El procedimiento es muy parecido, estaremos atentos a la trayectoria de la ISS y cuando esté sobre nuestras coordenadas, sintonizamos la frecuencia 145.800 Mhz y comenzaremos a escuchar unos pitidos. Mediante la app Robot36 o un software similar en pc, veremos como esos sonidos se convertirán poco a poco en una imagen.

Siempre suelen habilitar unos diplomas por participar en la recepción de las imágenes y en este caso, cualquiera con ganas puede intentarlo con una radio o SDR y el pc o smartphone para convertir las señales de radio en imágenes.

Como siempre, espero que el post haya sido de vuestro interés y nos vemos muy pronto.

SDR, ADS-B y MLAT

El tema de la aviación siempre es muy interesante y nos gusta a tod@s. Además, el montón de antenas que llevan los aviones y los aeropuertos, invitan a hacer diferentes tipos de radioescuchas. Ya os he compartido en twitter la recepción del radiofaro NDB, el VOR o las balizas ADS-B.

Si ya os habéis construido la antena colineal para ADS-B que compartí en un anterior artículo, ahora ha llegado el momento de montar nuestro propio centro de control y compartirlo con algunas apps conocidas como Flightradar24 o Flightaware.

Antes de comenzar con lo necesario, vamos a hablar de dos sistemas que vamos a utilizar, el conocido ADS-B y MLAT.

ADS-B

El ADS-B o Automatic Dependent Surveillance Broadcast es un sistema de vigilancia aérea donde el avión adquiere a través del satélite su posición GPS y la transmite a los controles de tierra en la conocida frecuencia 1090 Mhz. En EEUU se utiliza también la frecuencia 978 Mhz por debajo de los 5500 metros para no congestionar tanto la frecuencia primaria. En esa baliza se distribuye la identificación, posición, altitud, rumbo y velocidad de la aeronave.

En otro post explicaré más adelante el modo S y el ADS-B de recepción, donde el control de tierra es capaz de transmitir datos meteorológicos y de tráfico aéreo al propio avión.

MLAT

El MLAT o Multilateración es un sistema para calcular la posición de una aeronave con ayuda de tres o más estaciones sincronizadas.

Esto es, se calcula la diferencia de tiempo de llegada de la emisión en tres o más estaciones receptoras sincronizadas entre ellas. También se puede utilizar para posicionar un receptor, midiendo señales emitidas desde tres emisores en posiciones conocidas.

Y ahora pasemos a lo interesante. Las aplicaciones como Flightradar24 o Flightaware, se ayudan de estaciones de usuarios para localizar y situar los aviones en sus apps. Al unirte, te compensan con planes premium dentro de sus aplicaciones.

¿Cómo hacemos nuestra propia estación de tierra?

Nos dan dos opciones: una es solicitar un equipo gratuito con antena, cable y receptor o nos buscamos la vida y construimos nosotros nuestra propia instalación.

Para ello necesitamos una antena preparada para recibir en 1090 Mhz, un SDR basado en el chip R820T2, mínimo una Raspberry Pi 3B y una conexión a internet para compartir los datos recibidos.

Si entráis en Flightradar24 y filtráis con el texto T-LEVT13, podréis ver en tiempo real lo que estoy recibiendo yo en mi estación.

En un próximo directo en Twitch veremos paso a paso cómo preparar la Raspberry Pi y asociarla tanto a Flightradar24 como a Flightaware. Si no podéis esperar, tenéis paso a paso las instrucciones para cada sitio en los siguientes enlaces.

Como siempre, espero que el post sea de vuestro agrado y un saludo desde los tejados.

El medidor de campo

Si hay una herramienta destacada en la furgoneta de un antenista o antenero como dicen por ahí, es el medidor de campo. Es parecido al polímetro para un electricista, el medidor nos permite saber si hay señal y en qué estado está.

El medidor de campo nos permite tomar diferentes medidas como potencia de la señal, diferencia entre señal y ruido, calidad de la señal… muchos parámetros para tener controlada la señal.

Dependiendo del tipo de señal, debemos de estar entre unos márgenes para que la señal sea correcta. En el caso de la señal QPSK del satélite, tenemos niveles inferiores ya que es más inmune al ruido para atravesar la atmósfera desde el espacio.

Cuadro extraído del libro «Televisión y radio analógica y digital» de Televes

En los niveles de calidad, disponemos de dos marcadores. Uno es el CBER y otro el VBER. En el segundo, podemos ver una marca llamada QEF (Quasi Error Free), que es el que nos advierte que una vez sobrepasado, comenzarán las pixelaciones.

Aparte de todo esto, otra herramienta importante es el analizador de espectro. Es igual de importante ver los números como el aspecto de la señal. Muchas veces los parámetros pueden estar correctos pero… la forma de la señal es incorrecta.

Por ejemplo, un múltiplex de TDT debe de ser cuadrado. Sin embargo, el transpondedor de un satélite, aunque también sea digital, tiene una forma más redondeada.

En algún momento me habréis escuchado que muchas veces tirando de experiencia, puedes guiarte más o menos sin el medidor y localizar la avería. Pero en la mayoría de las veces es indispensable para poder llegar al fondo de la cuestión.

Espero que con este post conozcáis un poco más esta herramienta que nos hace la vida más fácil a los antenistas. Nos vemos muy pronto y un saludo desde los tejados.

Construye tu antena yagi DIY

Hace tiempo que tenía ganas de construir una yagi, hay muchos diseños muy sencillos por internet. Esta vez he elegido una antena para VHF, con el objetivo de conseguir algún DX de FM o televisión analógica. El otro uso que tengo en mente, es escuchar las perseidas en agosto con ayuda del radar GRAVES. Pero eso lo dejamos para un futuro post.

¡Construye tu antena!

La construcción de la antena está basada en el manual de la siguiente web. Le he añadido un conector SMA en la empuñadura para operar con más comodidad el SDR.

Materiales:

Tubo de PVC de 25 mm de diametro
Un tapón de 25 mm
Dos cruces de 25 mm
Una “T” de 25 mm
6 Abrazaderas metálicas
Un flexometro de 3 metros
14 cms de cable unipolar de 1,5 mm
Un conector SMA de soldar
Cable RG-58

Coste aproximado de los materiales: 20 €

Lo primero es cortar los tramos de tubo para comenzar a armar la estructura de nuestra antena yagi. Entre el director y el dipolo tenemos una distancia de 31,5 centímetros y entre el reflector y el dipolo, 20 centímetros. Por último, he dejado otros 20 centímetros desde el reflector hasta el tapón en la parte de la empuñadura.

Todo este paso lo podéis hacer por el exterior agarrado con bridas para mayor comodidad. Antes de pegar los tubos entre sí, hay que meter el cable RG-58 desde la empuñadura hasta el dipolo. Soldamos el conector SMA y lo atornillamos en el tapón. Antes de llegar al dipolo, debemos de dar seis vueltas alrededor del tubo para finalmente conectar la malla a un lado del dipolo y el vivo al otro lado. Uniremos ambos lados del dipolo con un cable unifilar de 1,5 mm y un tamaño de 12 centímetros.

Una vez terminado esto, pegaremos con pegamento todos los tubos entre sí. Ojo con el loctite y el tubo de PVC, que su secado es instantáneo.

Por último, cortaremos del flexómetro el director, el dipolo y el reflector. El director tiene 82 centímetros, el reflector, 105 centímetros y el dipolo, 45 centímetros a cada lado. Los sujetamos con las abrazaderas metálicas y apretamos fuerte.

Al pasar el VNA, comprobamos que la antena resuena en los 140 Mhz y una impedancia de 44 ohmios. Muy cerca de la frecuencia del radar GRAVES que emite en 143,050 MHz.

Probando la antena

Las primeras impresiones son buenas, os iré contando en twitter los resultados que voy consiguiendo con esta nueva antena y como siempre, os animo a construir vuestras propias antenas. Es muy divertido y se aprende un montón.

¡Un saludo desde los tejados!

Tu servidor SDR de bolsillo con OpenWRT

¿Os imagináis poder controlar a distancia y sin cables tu SDR? Pues todo lo que os voy a explicar a continuación, lo podéis conseguir con un pequeño router de viaje o uno antiguo que sea compatible con Open WRT. Y ya puestos a imaginar, ¿y si configuramos una VPN en el router y accedemos a nuestro servidor SDR desde cualquier parte del mundo?

Aunque no lo percibimos, un router al fin y al cabo es un pc, pero con componentes más sencillos y unas cuantas tarjetas de red. También es un equipo más estable que una Raspberry Pi por ejemplo, por lo que lo hace perfecto para poder conectarle un SDR y hacer magia.

La configuración que os voy a detallar en las siguientes líneas está realizada con un pequeño router de viaje que se puede alimentar con una powerbank, el GL inet AR-750. Si usáis otro router, no os olvidéis de que es necesario que disponga de conexión USB. Mi incansable RTL-SDR es el que irá conectado al router para que funcione nuestro servidor SDR.

¡Manos a la obra!

Una vez que tengamos nuestro router, iremos a la página web de Open WRT y buscamos el procedimiento y el firmware para actualizar nuestro equipo. Como veréis, la lista de routers soportados es enorme.

Cuando tengamos acceso a LuCi, que es el portal web de Open WRT, configuramos la contraseña de root y nos vamos a la pestaña wireless, dentro de network. Le damos a scan y configuramos nuestra red wifi para proveer de conexión al router.

Una vez dispongamos de internet, iremos a System/Software. Pulsamos sobre “Update lists” para actualizar los paquetes instalados. Una vez terminado el proceso, buscaremos en la casilla de filter, el paquete “rtl-sdr”, y le damos a instalar.

Ya estamos cerca de terminar la configuración, vamos a terminar configurando el puerto de salida de nuestro servidor SDR. Nos dirigimos a Network/Firewall, y una vez dentro pulsamos en la pestaña de “Port Forwards”.

Añadimos las tres reglas de la imagen, la primera es para poder acceder al portal web LuCi, la segunda para disponer de acceso SSH al router y la última, el servidor SDR.

Si lo vais a utilizar vía wifi, teneis que configurar una nueva red con el SSID y la contraseña que queráis en Network/Wireless.

¡Vamos a recibir nuestras primeras señales!

Para iniciar el servidor SDR, debemos acceder vía SSH al router con el siguiente comando ssh root@192.168.1.1 e introducir la contraseña que hemos registrado al principio. Lanzamos el siguiente comando para poner en marcha el servidor rtl_tcp -a 192.168.1.1 -n 8 -b 8

Una vez iniciado el servidor, arrancamos nuestro software de SDR preferido, y configuramos que recibimos nuestro SDR por TCP, puerto 1234 y listo. Esto mismo lo podemos realizar en movilidad con un teléfono android, usando una app para iniciar la conexión SSH y la app SDR++, que os podéis descargar desde github. Este último sólo funciona de Android 9 en adelante.

En agosto os intentaré preparar un video donde se vea de manera más visual todo el proceso de configuración. Espero que os sea de utilidad y como siempre, un saludo desde los tejados.

TinySA, un analizador de espectro de bolsillo

Esta semana se me ocurrió revisar cómo estaba el despliegue de las nuevas redes 5G en la banda de 700 Mhz, ya que nos habían avisado hace unas semanas de que iban a comenzar los trabajos y podían generar interferencias en la televisión digital terrestre.

Así que cogí mi pequeño TinySA, y estuve revisando la banda de los 700 MHz. ¡Sorpresa! Parece que sí que han comenzado las emisiones de Movistar y en el norte de la ciudad también recibí el enlace descendente de Vodafone.

Pero, ¿merece la pena este analizador de espectros de bolsillo?

Yo la verdad que desde que lo compré le he dado mucho uso, teneis disponible un pequeño unboxing y review en en canal de YouTube.

Lo primero que vemos es la pantalla táctil de 2,8 pulgadas, el equipo es muy liviano y cómodo de llevar.

Dispone de dos entradas o salidas, por lo que también es capaz de transmitir. La entrada “LOW”, va desde los 100 KHz hasta 350 MHz y la “HIGH”, que abarca desde los 240 MHz hasta los 960 MHz.

De momento el uso que le doy es para buscar señales cómodamente, como el estado del 4G y 5G, la TDT, señales de repetidores DMR o cualquier señal con algo de potencia que transmita entre los 100 KHZ y los 960 MHz.

La antena telescópica que incluye cumple con creces su cometido, aunque en el conector SMA podemos conectar cualquier otra antena teniendo cuidado, ya que tiene un límite de entrada. Podemos usar tanto el atenuador interno como conectar alguno externo para no romper el equipo.

En otro post os explicaré tipos de medidas que podemos realizar con el TinySA, tanto en recepción como en transmisión. Y veréis que es el complemento ideal del nanoVNA, ya que en conjunto ofrecen muchas posibilidades.

Nos vemos el próximo fin de semana en un nuevo post del blog y comos siempre, un saludo desde los tejados.

“Hola mundo” en GNU radio

Seguramente te habrá pasado como a mi, abrir GNU radio y no saber ni qué hacer. Para los que no conozcáis este software, te permite hacer todo lo que se te pase por la cabeza y más.

En el post de hoy vamos a hacer un hola mundo como en la programación, un pequeño programa para generar una onda senoidal. La programación es con bloques, y se van conectando entre ellos según necesitamos.

Si os he convencido, primero vamos a ver la instalación:

En Windows, hay que ejecutar “Radioconda installer” como que te indican en la web de GNU radio.
En GNU/Linux, lo tenéis en todos los repositorios oficiales. Por ejemplo, si dispones de una distribución Debian, abre una terminal y escribe “apt install gnuradio”.
En MacOS, necesitas tener instalado Homebrew para instalar GNU radio. Después, abre una terminal y escribe “brew install gnuradio”.

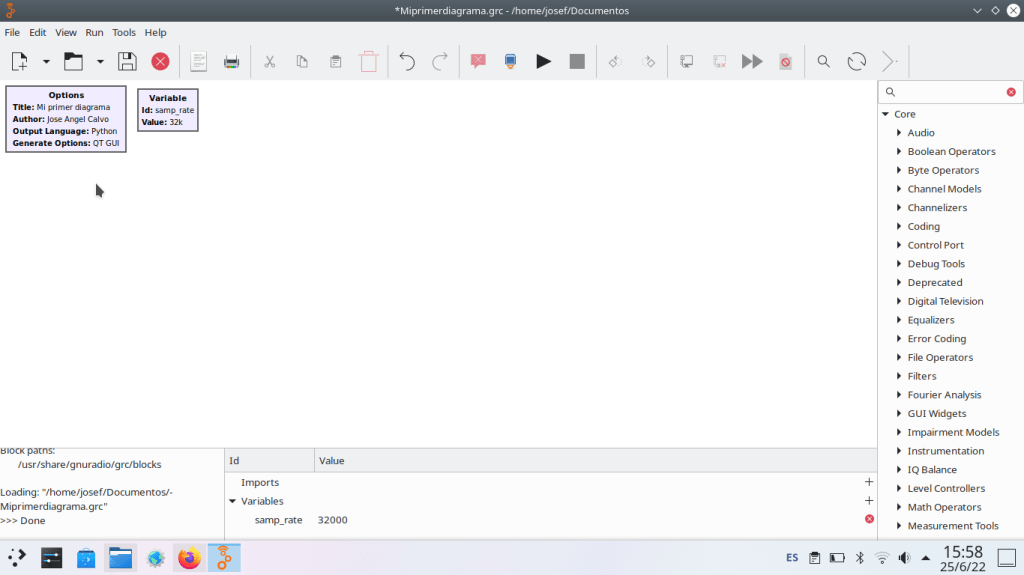

Y ahora sí, abrimos GNU radio y vamos a por ello. Según arrancais el software, os aparecerán dos bloques que son siempre los iniciales. Describen el nombre del proyecto y una de las variables.

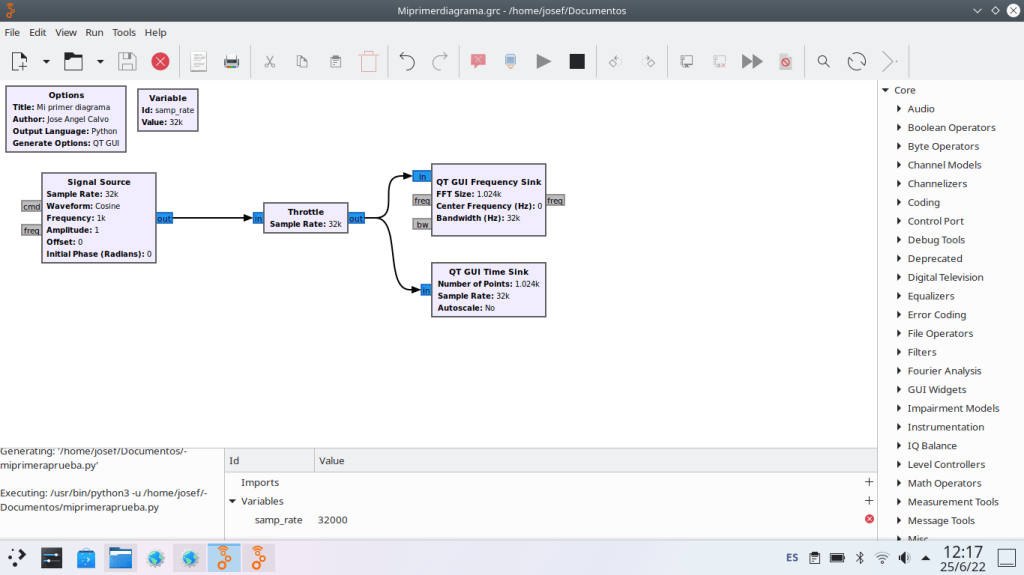

Para hacer este “Hello World” vamos a necesitar 4 bloques:

Signal source, nos va a generar una onda senoidal
Throttle, ajustamos el Samplerate a 32k.
QT GUI Frecuency Sink, nos va a generar una gráfica según la frecuencia.
QT GUI Time Sink, nos va a generar otra gráfica pero según el tiempo.

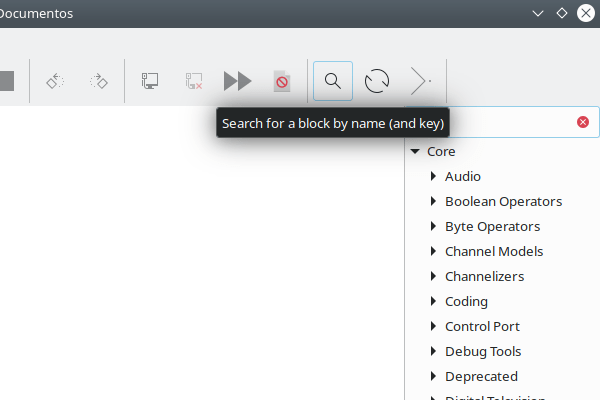

A la derecha tenéis un buscador donde localizar más rápidamente los bloques en cuestión. Una vez que estén colocados, hay que conectar los in y out según la imagen de arriba.

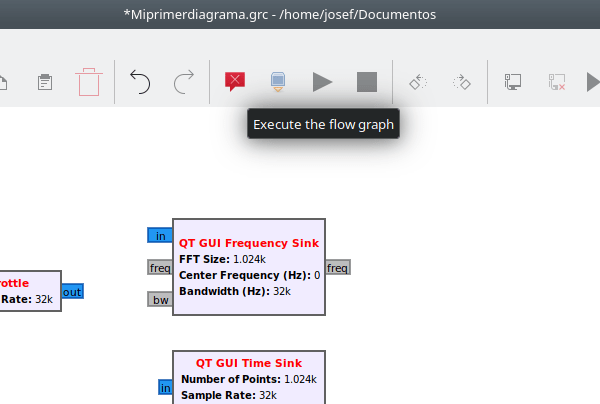

Le damos al play para ejecutar el programa y …

Por fin tendremos nuestro particular “Hola Mundo” en GNU Radio.

En siguientes entregas, según vaya aprendiendo os iré subiendo diferentes ejemplos para que aprendamos juntos paso a paso. Espero que haya conseguido animaros a adentraros en GNU Radio y como siempre, ¡Un saludo desde los tejados!

Impresión 3D y antenas

¿Os imagináis poder aprovechar la impresión 3D para construir vuestras propias antenas?

En la web de Thingiverse tenemos muchos planos para la construcción de antenas con piezas que se pueden crear de la nada en impresoras 3D. Esto facilita en algunos casos la propia construcción.

Hoy vamos a empezar por una de las más fáciles, una antena moxon ajustada en 433 Mhz, una de las bandas ISM.

Materiales necesarios

Piezas impresas en 3D Planos aquí
Cable coaxial RG-213
Un latiguillo terminado en conector SMA

Primeros pasos

Comenzaremos imprimiendo las piezas necesarias en la impresora 3D. Las tres piezas me llevaron unas 3 horas en total más o menos. En este caso, utilicé PLA como material. En principio no la voy a usar mucho tiempo fuera de casa, y para hacer pruebas, es el mejor material.

Construyendo la antena moxon

Una vez que disponemos de todas las piezas, pegaremos las dos partes centrales con pegamento. Yo lo he reforzado con un par de bridas pequeñas.

Cortamos un metro de cable coaxial RG-213 y vamos a dejar el vivo al descubierto. Destrenzamos el vivo y usamos tres hilos para construir la antena. Los vamos metiendo en el hueco libre que tenemos en el diseño, y le damos forma.

Antes de dejarlo definitivo, vamos a sacar los dos hilos de arriba para soldarlos al vivo y la malla, ya que si lo hacemos en la pieza de PLA, seguramente lo dañemos con la temperatura del soldador.

Una vez que tenemos el montaje hecho, le damos unas gotas de pegamento en las curvas e inicios del cobre. Colocamos dos bridas para sujetar el latiguillo con el conector SMA.

Finalmente, revisamos con el analizador nanoVNA que la antena resuena en los 433 MHz o al menos lo más cerca.

Ponemos a prueba la antena junto al RTL-SDR y el software RTL433. Esta pequeña aplicación sirve para analizar los diferentes dispositivos que emiten en la banda de ISM como pequeñas estaciones meteorológicas o el sistema TPMS utilizado en los sensores de presión de neumáticos.

Para despedirme, os invito a que entréis en la web thingiverse o similares y miréis los diferentes planos para construir antenas, hay muchas muy interesantes. Espero que os haya gustado el post y nos vemos muy pronto, un saludo desde los tejados.

Antena colineal ADS-B DIY

Después de construir en directo esta misma antena pero un poco más pequeña, hoy os traigo la versión larga de esta antena colineal.

A sugerencia de EA1HXY, @jlmaqui en twitter, he seguido el post de la web Gilitadas.com, donde también tenéis un tutorial para hacer una pequeña antena J Pole para ADS-B.

¿Qué es el ADS-B?

El sistema ADS-B, Automatic Dependent Surveillance – Broadcast emite una pequeña baliza desde el avión en la frecuencia 1090 Mhz con datos de vuelo. Lo utilizan para poder posicionar en el control de tierra las aeronaves, recibiendo posición, altitud, velocidad y en algunos casos incluso la meteorología en tiempo real.

Materiales necesarios

Cable coaxial 75 ohms

1 conector SMA para soldar
1,09 metros de tubo de PVC de 20 mm
69 mm de tubo de cobre de 22 mm
Tapón de cobre de 22 mm
Tapón de PVC de 20 mm
Cinta aislante vulcanizada

¡Comencemos!

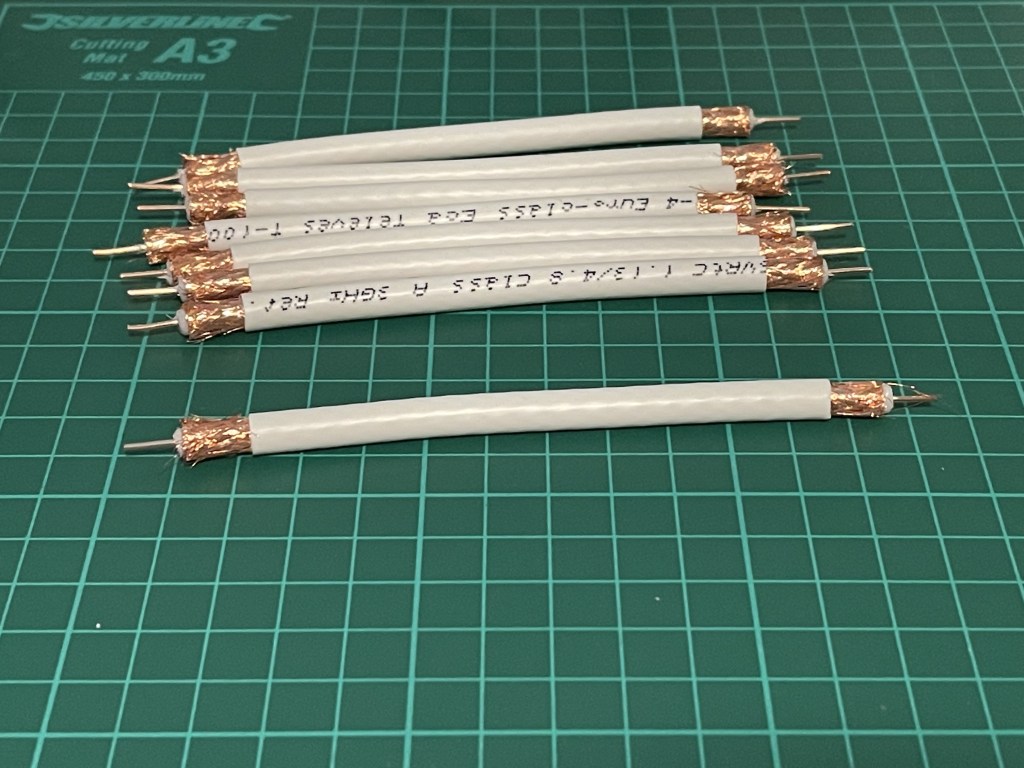

Primero cortaremos 8 tramos de 113 mm entre malla y malla, dejando 1 centímetro de vivo en los dos extremos para luego soldar los tramos. En el último tramo no sobresale el vivo, se corta a ras de la malla.

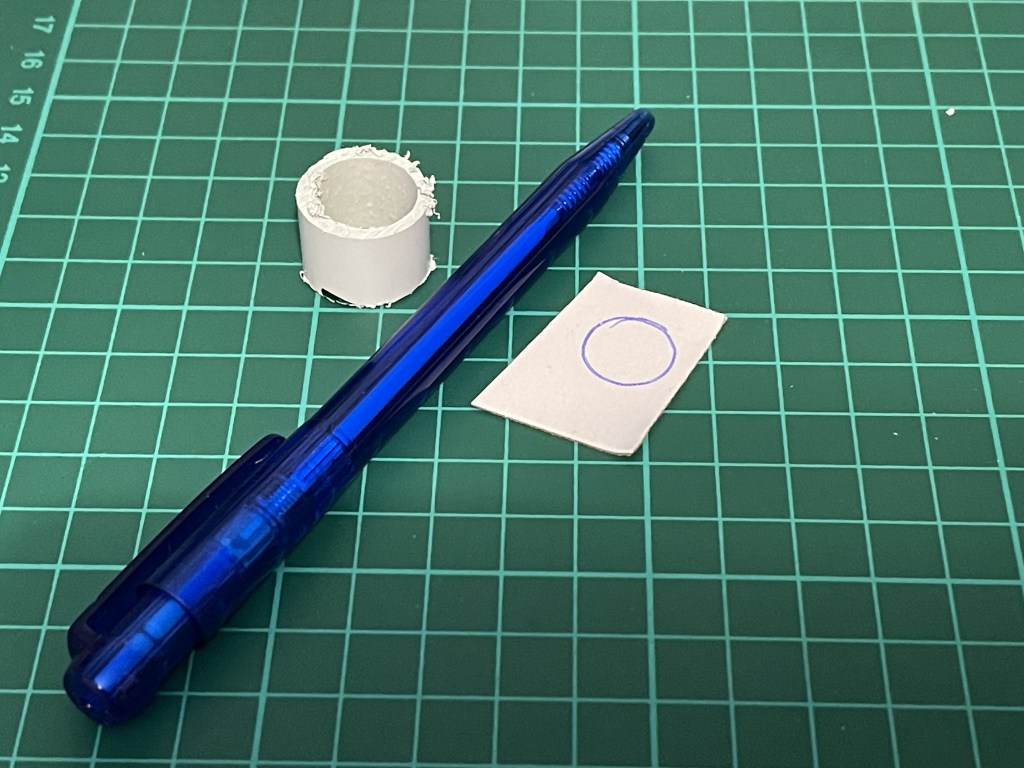

Cortamos un trozo de tubo de PVC y con un cartón, diseñamos unos pequeños separadores para que no se cortocircuitan las secciones y para que se ajuste en el interior del tubo.

Comenzamos a soldar los tramos, vivo con malla y entre ellos, el separador de cartón.

Después, preparamos el tramo donde irá unido al balun.

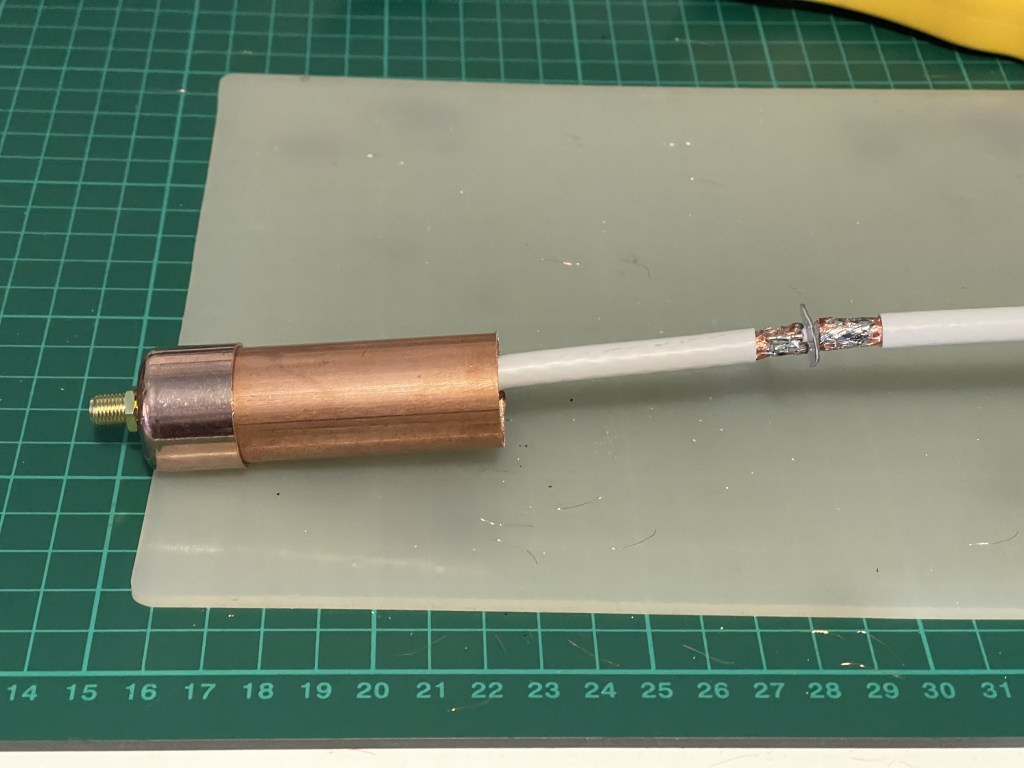

Cortaremos 69 mm del tubo de cobre y un tramo de coaxial de 125 mm. Mecanizamos la tapa de cobre para insertar el conector SMA. Soldamos el coaxial al conector SMA y lo dejamos ya en el interior del tubo de cobre. Debe de sobresalir solo 56 mm de coaxial.

Soldamos el tramo del balun al resto de la antena y con un multímetro, comprobamos que no existe cortocircuito entre vivo y malla. Después, introducimos todo el conjunto en el tubo de PVC de 1,09 metros de largo.

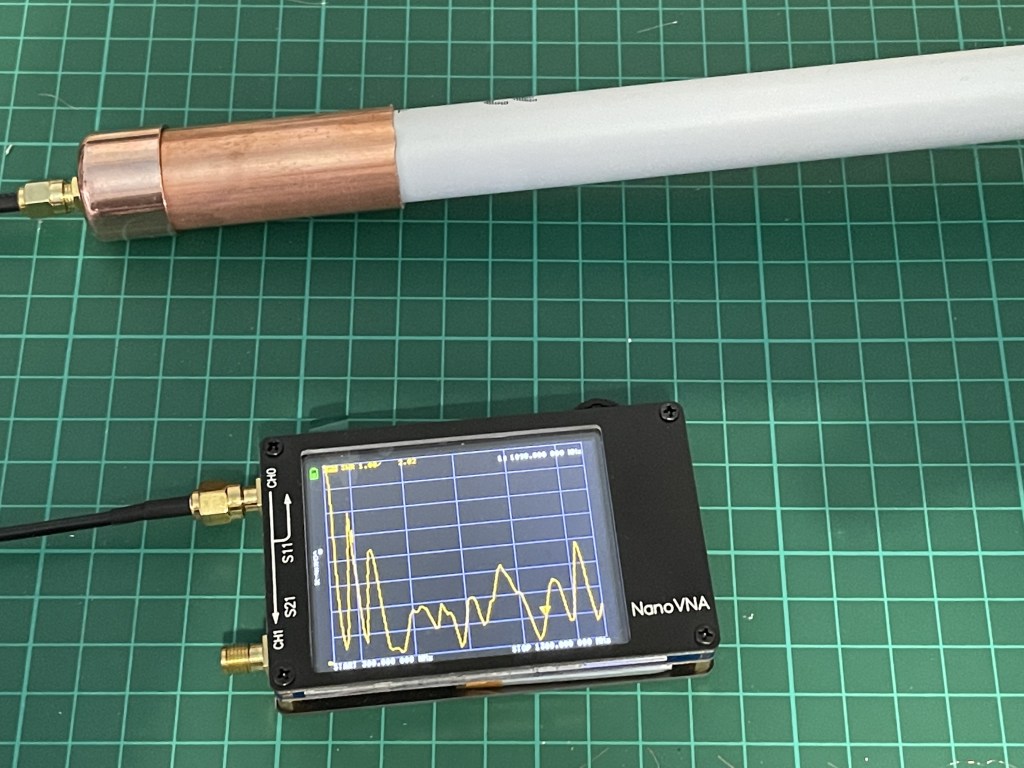

Si disponemos de VNA, comprobaremos la frecuencia de resonancia de la antena, debiendo de acercarse a los 1090 MHz.

Le he colocado cinta aislante vulcanizada en el tramo del cobre, para aislarla de la garra donde vamos a sujetar la antena y para repeler la humedad si la instalamos en el exterior.

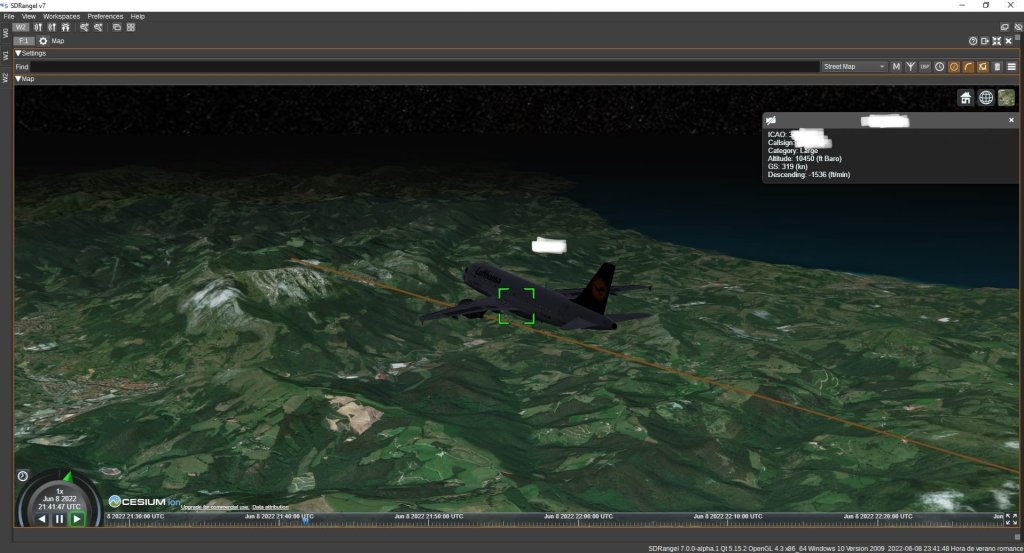

Por último, estrenamos la antena con el software SDRangel, y veremos cómo poco a poco vamos recibiendo las balizas ADS-B de los aviones.

Espero que este tutorial os animeis a comenzar en la construcción de antenas, es muy adictivo y relajante. Nos vemos en otro post y un saludo desde los tejados.

Descubre los SMS en DMR

Hace un tiempo hice un directo mostrando las diferentes posibilidades que nos ofrecen los SMS en el sistema digital DMR para radioaficionados.

Los SMS nos traen ciertos recuerdos a los que vivimos en esta época, donde nos cobraban por cada mensaje.

Configurar nuestra radio

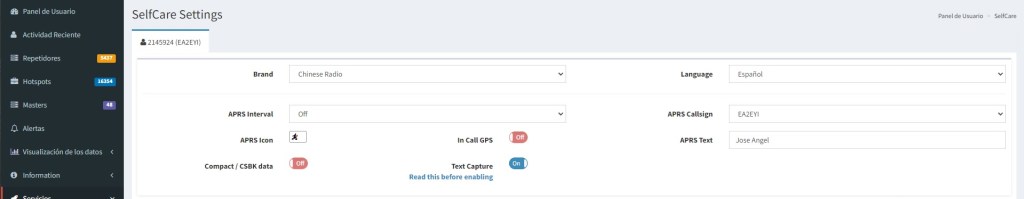

Antes de comenzar a enviar SMS, tenemos que tener bien configurada nuestra emisora. Debemos de estar registrados en la red de Brandmeister y luego configurar nuestro equipo en la pestaña de Self Care. Es muy importante seleccionar nuestro tipo de radio, ya que si lo tenemos mal, puede que no nos lleguen los mensajes.

Por último, las radios de origen chino no pueden descargar bien los mensajes largos y deberemos de realizar la siguiente configuración antes de comenzar.

Primero enviaremos el siguiente mensaje:

CONFIG SHORT al 262995

Y para confirmar la configuración:

CONFIG ON al 262995

Primeras pruebas

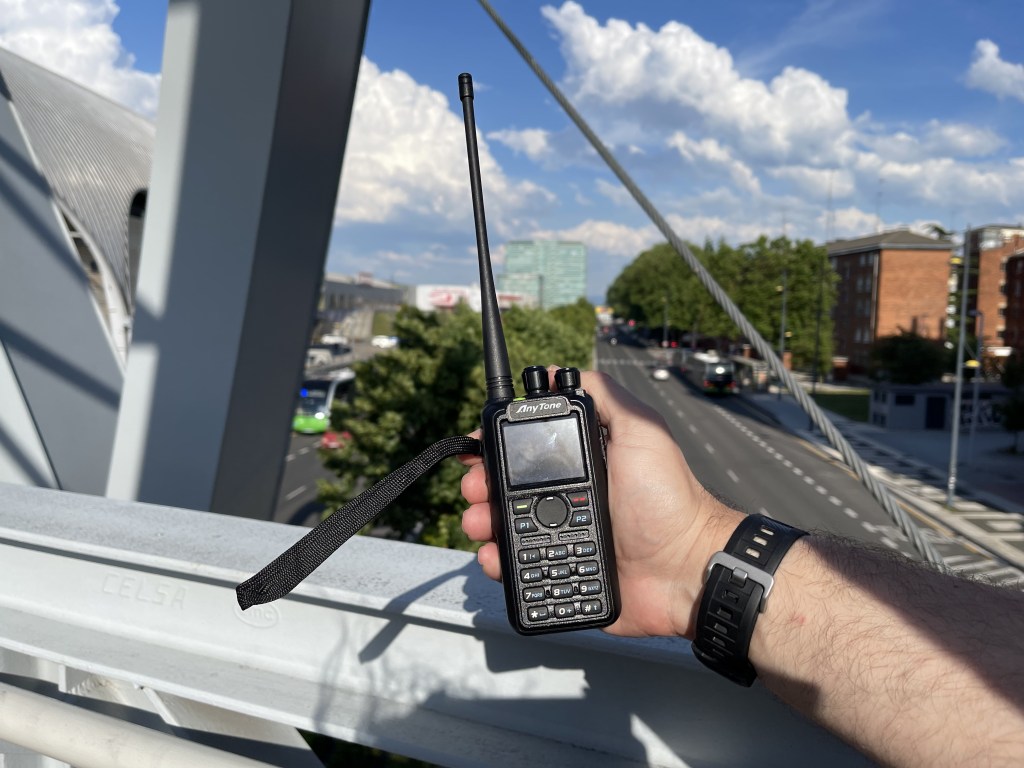

Para probar que el sistema funciona correctamente, usaremos el sistema Echo, el mismo que disponemos en forma de voz.

Enviaremos el siguiente mensaje:

ECHO al 262995

Si hemos configurado todo correctamente, nos devolverá un SMS de confirmación.

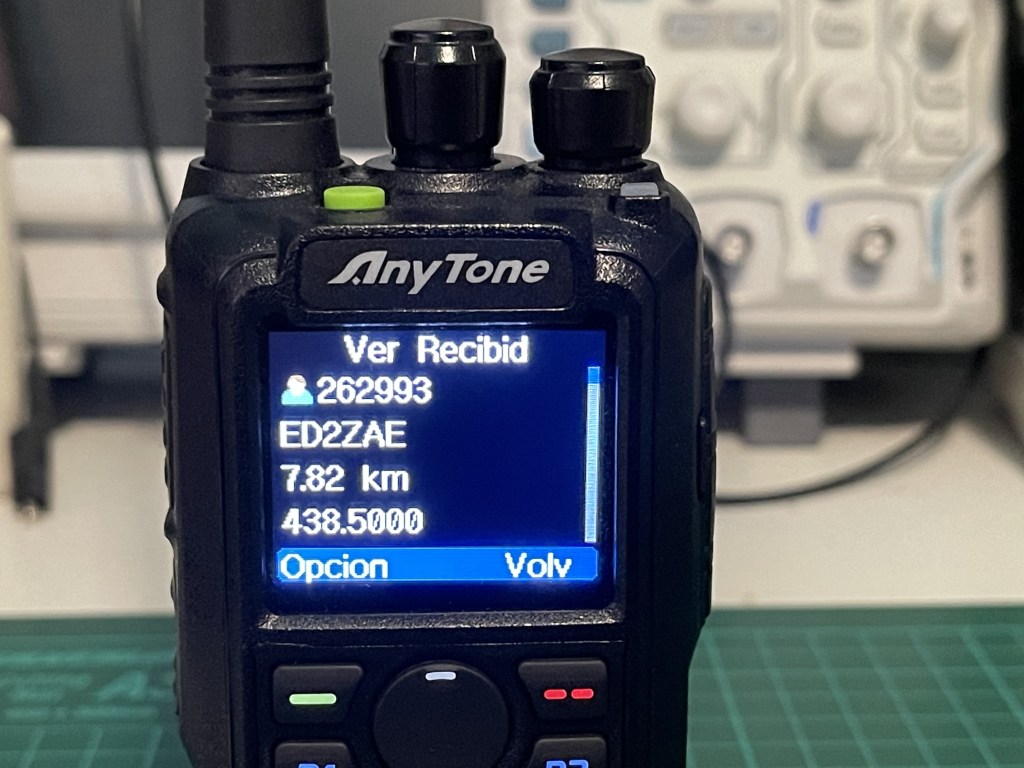

Otra prueba que podemos realizar es enviar un SMS que nos indicará con qué potencia llegamos al repetidor.

RSSI al 262993

Si no recordamos alguno de estos comandos, podemos enviar HELP al 262993 y nos enviarán un SMS con los comandos más habituales.

Una vez comprobado que todo funciona correctamente, vamos a pasar a las curiosidades.

Galleta de la suerte

Si enviamos 1 al 214995 nos enviaran cada vez un mensaje diferente en forma de galleta de la suerte.

SMS entre operadores

Si queremos enviar un SMS a un compañero radioaficionado, escribiremos su indicativo + el mensaje que queramos al 262995.

Ejemplo:

EA2EYI Hola compañero y 73s

Para recibir los mensajes hay varios procedimientos. El mensaje no llega de manera instantánea al operador, sino que se almacena en un buzón como el correo electrónico.

Para descargarnos la bandeja de entrada enviamos INBOX al 262995. Nos contestará marcando los diferentes SMS que hay almacenados.

Si queremos descargarnos el contenido del primero, enviamos GET 1 al 262995. Si queremos descargar el segundo, GET 2, y así sucesivamente.

Si queremos borrar los SMS, enviaremos DEL 1 al 262995, si queremos borrar el segundo, DEL 2.

Por último, si queremos saber dónde está o ha estado conectado un compañero, escribiremos INFO + indicativo al 262993.

Meteorología

Si queremos saber el estado del tiempo cerca de nuestro repetidor, escribiremos WX al 262993. Nos responderán con un mensaje con la temperatura, humedad y

También podemos solicitar un informe sobre el tiempo de otra ciudad con el texto WX TOWN,ES + el nombre de la ciudad al 262993.

Si queremos un informe a partir de nuestra posición GPS, escribiremos WX GPS al número 262993.

Por último y muy interesante, podemos consultar información METAR de los distintos aeropuertos de todo el mundo. Enviaremos METAR + el código ICAO del aeropuerto.

Como ejemplo, para solicitar información METAR del aeropuerto de Vitoria-Gasteiz enviaremos:

METAR LEVT al 262993

GPS

Para los equipos con GPS integrado, disponemos de diferentes comandos para consultar nuestra última posición, la ubicación de otro operador o los repetidores más cercanos.

Con el comando GPS SET al 262993, enviaremos la posición actual de la emisora.

Si nuestro equipo no dispone de GPS o no nos permite enviar la posición con el GPS SET, podremos enviar a la red APRS nuestra posición con un SMS. El comando es APRS + lat long al 262993.

Una vez que estamos posicionados en el sistema, podemos enviar GPS RPT al 262993 para recibir una lista con los 5 repetidores de DMR más cercanos.

Podemos comparar nuestra posición con la de otro radioaficionado con el comando GPS + indicativo al 262993.

Por último, con el comando GPS HOME al 262993 nos dirá cómo de lejos estamos de la posición que hemos enviado al inicio.

Espero que con esta guía podáis comenzar a usar este divertido servicio, que nos recuerda viejos tiempos y también nos puede aportar información interesante en determinados momentos.

Nos escuchamos muy pronto en las ondas y un saludo desde los tejados
