¡Bienvenidos de nuevo telecos! En el artículo de hoy vamos a adentrarnos en la red de estaciones terrestres de la Agencia Espacial Europea.
ESTRACK, los oídos de la ESA
La European Space Tracking es la red de estaciones terrestres de seguimiento de la Agencia Espacial Europea. El control de las estaciones se realiza desde el Centro Europeo de Operaciones Espaciales o ESOC, situado en la ciudad alemana de Darmstadt. A través de la red, se realiza el seguimiento de las misiones espaciales, recibiendo datos científicos, telemetría y el estado de los sistemas de las misiones espaciales.

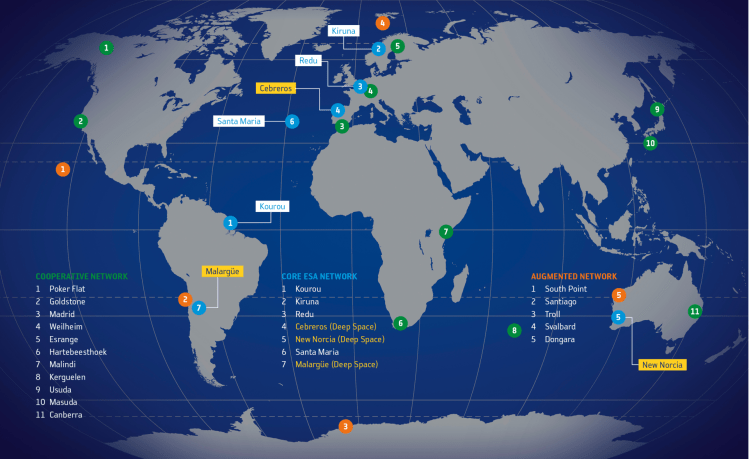

Distribuidas por todo el mundo y de manera estratégica para no perdernos nada, se pueden clasificar en dos tipos principales:
- Estaciones de espacio profundo (Deep Space Stations)
- Estaciones de seguimiento o tracking
Estaciones de espacio profundo (Deep Space Stations)

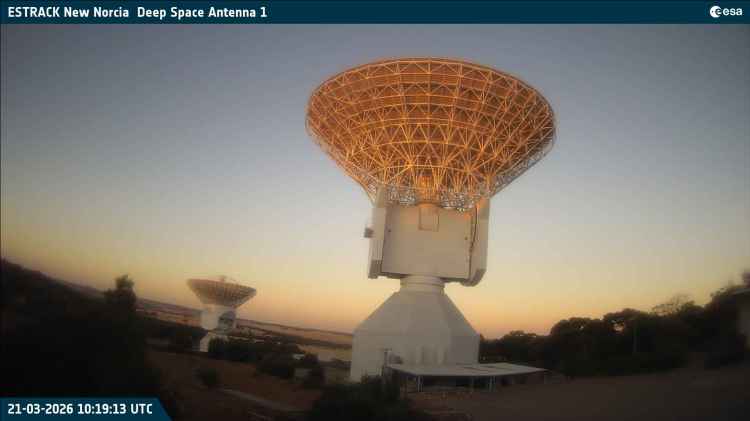

- New Norcia (DSA-1)
Inaugurada en 2002, fue la primera estación de espacio profundo de la ESA. Con una antena de 35 metros de diámetro, da soporte a las sondas interplanetarias en el hemisferio sur desde New Norcia, en Australia.
Esta antena es capaz de transmitir y recibir en las bandas S y X, dando soporte a misiones como Mars Express, Rosetta y Gaia.
En este 2026 se espera que entre en funcionamiento una segunda antena de 35 metros de diámetro con una potencia de 20 kW.
New Norcia lo completa una pequeña antena de 4,5 metros destinada al seguimiento de lanzamientos.

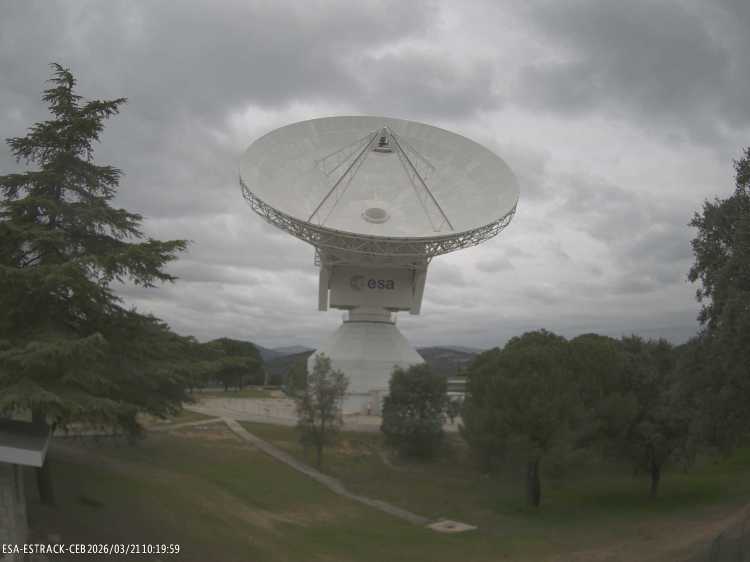

- Cebreros (DSA-2)
Situada aproximadamente en el centro de la península ibérica, la estación española también cuenta con una antena de 35 metros de diámetro. Soporta las bandas Ka, K, X y dispone de un transmisor de 20 kW.
Inaugurada en 2005, amplió la capacidad de comunicaciones de la ESA. Como curiosidad, está controlada en remoto desde el ESOC en Alemania.

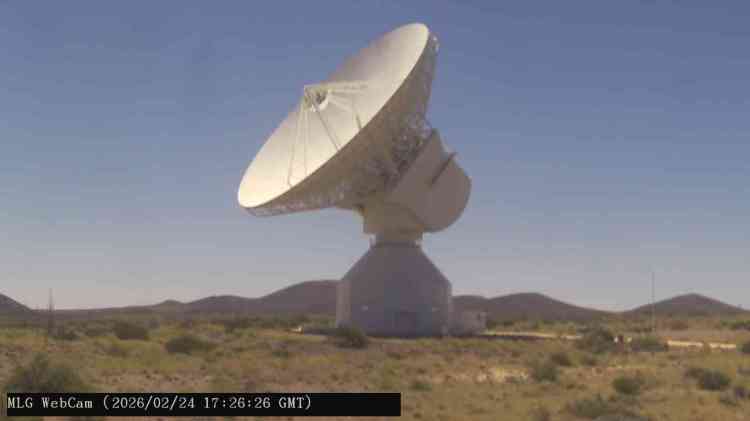

- Malargüe (DSA-3)
La última de las estaciones de espacio profundo de la ESA, está situada en Argentina, en la provincia de Mendoza.
Inaugurada en 2013 y con el mismo tamaño de antena que el resto, 35 metros, completa la red para disponer de contacto continuo con las misiones espaciales. Soporta las bandas X, Ka y K solo en recepción.
Estaciones de seguimiento
- Kiruna
Al norte de Suecia a 38 kilómetros de Kiruna, esta estación de tracking dispone de dos antenas, una de 15 metros y otra de 13. Dan soporte a misiones de órbita polar.
- Redu
Esta estación dispone de una antena de 15 metros de diámetro, que da soporte a la red Galileo de posicionamiento. Dispone de soporte para las bandas L, S, X, Ku y Ka, enfocado a tests en órbita de satélites de telecomunicaciones.
- Kourou
Situada a 19 kilómetros del CSG, el puerto espacial europeo en la Guayana francesa, dispone de una antena de 15 metros de diámetro para el seguimiento de los lanzamientos.
- Santa María
Situada en Azores, esta antena de 5,5 metros da soporte de seguimiento para los lanzamientos desde Kourou.
- Malindi
La última de las estaciones, también enfocada al seguimiento de lanzamientos y situada en Kenia, dispone de una antena de 2 metros de diámetro.
La red ESTRACK se complementa con otras estaciones de otras agencias espaciales para dar soporte en determinados momentos por necesidades de las misiones.

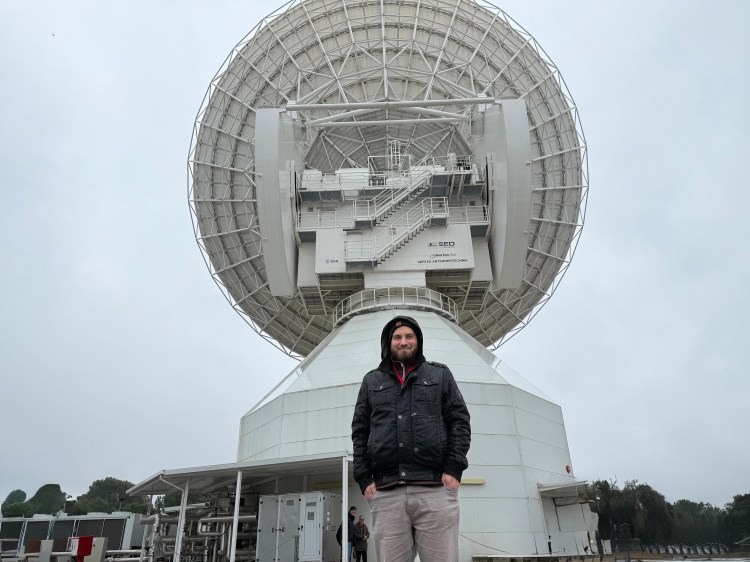

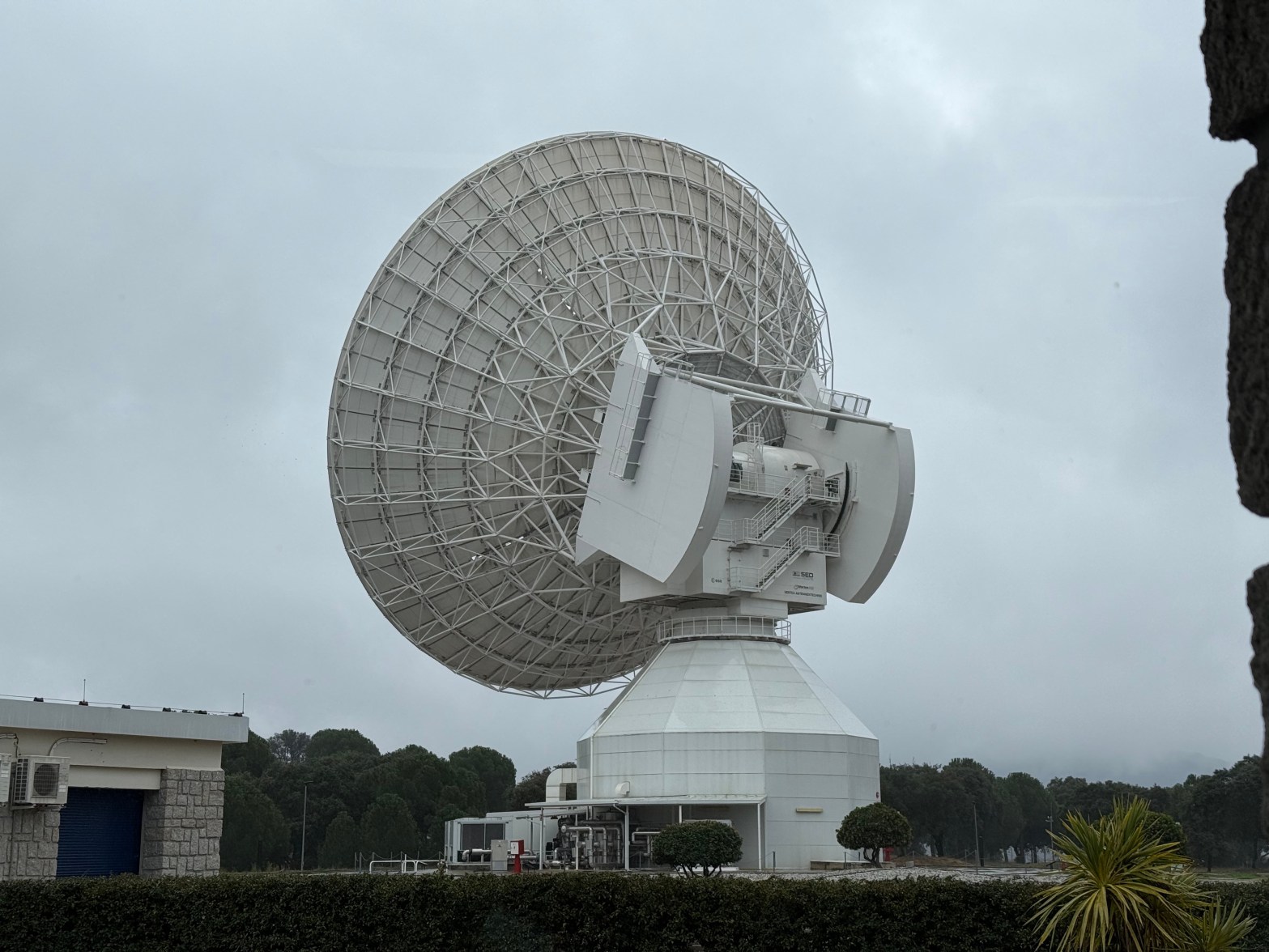

¿Interesante verdad? Hace un año estuve de visita en la estación de Cebreros y la antena de 35 metros es impresionante. Espero que este pequeño articulo sea de vuestro interés y nos leemos muy pronto en el blog de los telecos.
¡Un saludo desde los tejados!
